ECharts 大屏开发复习记录与踩坑总结

发表于 分类于 阅读次数： 本文字数： 2.5k 阅读时长 ≈ 9 分钟

整理一下做大屏项目时用到的 ECharts 常用配置、开发技巧和一些踩坑点。这里不追求全面，主要记录实际开发里高频出现、也确实容易写乱的部分。

1. 初始化、容器和自适应

初始化过程：

  1. 准备容器
  2. echarts.init(dom)
  3. chart.setOption(option)

页面尺寸会变化，就补：

1
window.addEventListener('resize', () => chart.resize())

另外一个实际开发里经常踩的点是 setOption 的合并策略。默认是合并更新，所以如果图表结构变了，只是局部传一段配置，很容易把旧系列、旧 legend 或旧坐标轴残留在页面上。

这种情况一般直接考虑：

1
chart.setOption(option, { notMerge: true })

或者：

1
chart.setOption(option, { replaceMerge: ['series'] })

最简单的 index 示例大概这样：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
<!doctype html>
<html lang="zh-CN">
  <head>
    <meta charset="UTF-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>ECharts Demo</title>
    <script src="https://cdn.jsdelivr.net/npm/echarts@5/dist/echarts.min.js"></script>
    <style>
      #chart {
        width: 100%;
        height: 400px;
      }
    </style>
  </head>
  <body>
    <div id="chart"></div>

    <script>
      const chart = echarts.init(document.getElementById('chart'))

      chart.setOption({
        xAxis: {
          type: 'category',
          data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri']
        },
        yAxis: {
          type: 'value'
        },
        series: [
          {
            type: 'bar',
            data: [120, 200, 150, 80, 70]
          }
        ]
      })

      window.addEventListener('resize', () => chart.resize())
    </script>
  </body>
</html>

2. 折线图、柱状图、饼图

2.1 折线图

type: 'line'

折线图常用配置：

  • smooth
    • 作用：是否平滑曲线
    • 常见值：true / false
    • 默认值：false
  • areaStyle
    • 作用：给折线下方补面积
    • 常见值：对象 / {} / 配合渐变色
  • markPoint
    • 作用：标注特殊点，比如最大值、最小值
  • markLine
    • 作用：标注参考线，比如平均线、预警线

一个常见的平滑面积图配置大概这样：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
series: [
  {
    type: 'line', // 图表类型：折线图
    smooth: true, // 是否平滑曲线
    data: [820, 932, 901, 934, 1290, 1330, 1320], // 数据
    lineStyle: { width: 3, color: '#38bdf8' }, // 线条样式
    itemStyle: { color: '#38bdf8' }, // 拐点颜色
    areaStyle: {
      // 面积填充色，下面是一个从上到下的线性渐变
      color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
        { offset: 0, color: 'rgba(56, 189, 248, 0.55)' },
        { offset: 1, color: 'rgba(56, 189, 248, 0.06)' }
      ])
    },
    markLine: {
      symbol: 'none', // 不显示两端小图标
      data: [{ yAxis: 1000, name: '预警线' }] // 在 y=1000 的位置画参考线
    }
  }
]

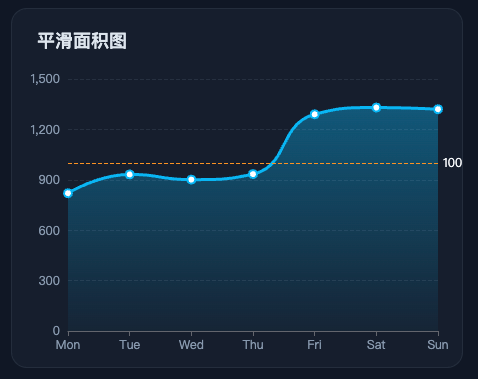

示例图：

echarts-smooth-line-demo

2.2 柱状图

type: 'bar'

柱状图常见配置：

  • stack
    • 作用：堆叠同组系列
    • 常见写法：多个系列写同一个字符串，比如 stack: 'total'
    • 说明：这个值不是固定枚举，只要名字相同就会堆叠
  • barWidth
    • 作用：控制柱子宽度，可以是绝对值例如 40 或者百分数例如 '60%'。不设时自适应。
  • itemStyle.borderRadius
    • 作用：控制柱子圆角
    • 常见写法：[6, 6, 0, 0]
  • yAxisIndex
    • 作用：指定系列使用第几个 Y 轴，从0开始。
    • 常见值：0 / 1

一个常见的堆叠柱图 + 折线混合配置大概这样：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
option = {
  title: {
    text: '堆叠柱图 + 柱线混合图' // 标题
  },
  tooltip: {
    trigger: 'axis' // 坐标轴触发提示框
  },
  legend: {
    data: ['新客', '老客', '转化率'] // 图例数据
  },
  grid: {
    left: 56,
    right: 48,
    top: 70,
    bottom: 36 // 图表绘制区域
  },
  xAxis: {
    type: 'category',
    data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri'] // 类目轴
  },
  yAxis: [
    {
      type: 'value', // 左侧 Y 轴：人数
      name: '人数'
    },
    {
      type: 'value', // 右侧 Y 轴：转化率
      name: '转化率',
      min: 0,
      max: 100,
      axisLabel: {
        formatter: '{value}%'
      }
    }
  ],
  series: [
    {
      name: '新客',
      type: 'bar',
      stack: 'total', // 和老客写同一个 stack，表示堆叠
      barWidth: 24, // 柱宽
      itemStyle: {
        color: '#60a5fa',
        borderRadius: [6, 6, 0, 0] // 柱子圆角
      },
      data: [120, 132, 101, 134, 90] // 数据
    },
    {
      name: '老客',
      type: 'bar',
      stack: 'total',
      barWidth: 24,
      itemStyle: {
        color: '#34d399',
        borderRadius: [6, 6, 0, 0]
      },
      data: [220, 182, 191, 234, 290]
    },
    {
      name: '转化率',
      type: 'line',
      yAxisIndex: 1, // 使用第 2 个 Y 轴
      smooth: true,
      symbolSize: 8,
      lineStyle: {
        width: 3,
        color: '#f59e0b'
      },
      itemStyle: {
        color: '#f59e0b'
      },
      data: [42, 48, 51, 58, 63]
    }
  ]
}

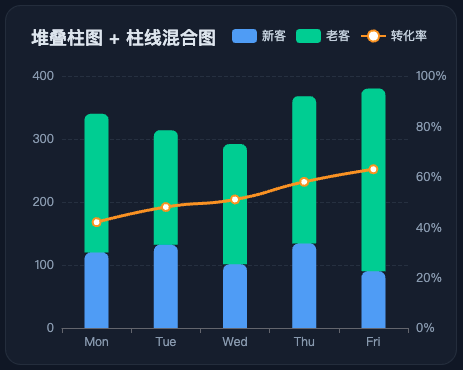

示例图：

echarts-bar-and-line-demo

2.3 饼图

type: 'pie'

饼图常用配置：

  • radius
    • 作用：控制饼图半径
    • 常见值：
      • 单个值，比如 '60%'，表示普通饼图
      • 数组，比如 ['40%', '70%']，表示环形图
  • center
    • 作用：控制饼图在容器里的位置
  • label
    • 作用：控制扇区文字
  • labelLine
    • 作用：控制引导线
  • roseType
    • 作用：切换玫瑰图模式
    • 常见值：
      • 'radius'
      • 'area'

嵌套饼图适合表达总分关系或者层级关系。比如：

  • 内圈放大类
  • 外圈放子类

一个嵌套饼图的基本写法大概这样：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
option = {
  color: ['#60a5fa', '#34d399', '#93c5fd', '#7dd3fc', '#6ee7b7', '#86efac'],
  tooltip: {
    trigger: 'item', // 鼠标移到扇区时显示提示
    formatter: '{b}: {c} ({d}%)'
  },
  series: [
    {
      name: '一级分类',
      type: 'pie',
      radius: ['12%', '30%'], // 内圈半径
      center: ['50%', '45%'], // 图表中心位置
      label: {
        position: 'inside',
        color: '#0f172a',
        formatter: '{b}\\n{d}%'
      },
      labelLine: {
        show: false
      },
      data: [
        { value: 58, name: '线上渠道' },
        { value: 42, name: '线下渠道' }
      ]
    },
    {
      name: '二级分类',
      type: 'pie',
      radius: ['42%', '68%'], // 外圈半径
      center: ['50%', '45%'],
      label: {
        color: '#e2e8f0',
        formatter: '{b}\\n{c} / {d}%'
      },
      labelLine: {
        length: 12,
        length2: 14,
        lineStyle: {
          color: '#64748b'
        }
      },
      data: [
        { value: 24, name: '官网' },
        { value: 18, name: '小程序' },
        { value: 16, name: '电商平台' },
        { value: 20, name: '直营网点' },
        { value: 12, name: '经销商' },
        { value: 10, name: '活动销售' }
      ]
    }
  ],
    // graphic 这块后面会说到
  graphic: [
    {
      type: 'text',
      left: 'center',
      top: '43%',
      z: 100,
      style: {
        text: '总销售额', // 中心标题
        fill: '#94a3b8',
        fontSize: 14,
        textAlign: 'center'
      }
    },
    {
      type: 'text',
      left: 'center',
      top: '49%',
      z: 100,
      style: {
        text: '100', // 中心数值
        fill: '#f8fafc',
        fontSize: 30,
        fontWeight: 700,
        textAlign: 'center'
      }
    }
  ]
}

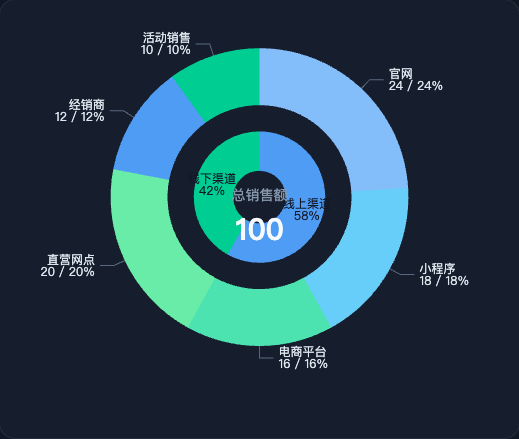

示例图：

echarts-pie-demo

3. 图例

图例基础用法不复杂，但大屏里经常不只是显示名字，还要承担：对齐信息、展示占比、展示数值和充当信息面板的作用。

所以这里高频配置一般是：

  • legend.orient
    • 作用：控制排列方向
    • 常见值：
      • 'horizontal'：水平
      • 'vertical'：垂直
  • legend.type
    • 作用：控制普通图例还是滚动图例
    • 常见值：
      • 'plain'
      • 'scroll'
  • legend.icon
    • 作用：控制图例图标形状
    • 常见值：'circle'、'rect'、'roundRect'、'triangle'、'diamond'、'pin'、'arrow'、'none'
    • 也可以直接写自定义 path://...
  • legend.itemWidth 、legend.itemHeight
    • 作用：图例图标宽度、高度
  • legend.itemGap
    • 作用：图例每一项之间的间距
  • legend.width
    • 作用：控制图例整体宽度，富文本内容多的时候比较常用
  • legend.formatter
    • 作用：自定义图例显示内容

富文本图例的典型写法大概这样：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
legend: {
  orient: 'vertical', // 垂直排列
  right: '10%', // 距离右侧位置
  top: 'center', // 垂直居中
  itemGap: 20, // 每一项图例之间的间距
  itemWidth: 14, // 图例图标宽度
  itemHeight: 14, // 图例图标高度
  icon: 'circle', // 图例图标形状
  formatter: name => {
    const target = rawData.find(item => item.name === name)
    const p = ((target.value / total) * 100).toFixed(1)
    return `{name|${name}}  |  {percent|${p}%}  {value|${target.value}}`
  },
  textStyle: {
    color: '#94a3b8', // 默认文字颜色
    rich: {
      name: { color: '#e2e8f0', fontSize: 14, width: 88, align: 'left' },
      percent: { color: '#60a5fa', fontSize: 14, fontWeight: 'bold', width: 52, align: 'right' },
      value: { color: '#fbbf24', fontSize: 14, width: 48, align: 'right' }
    }
  }
}

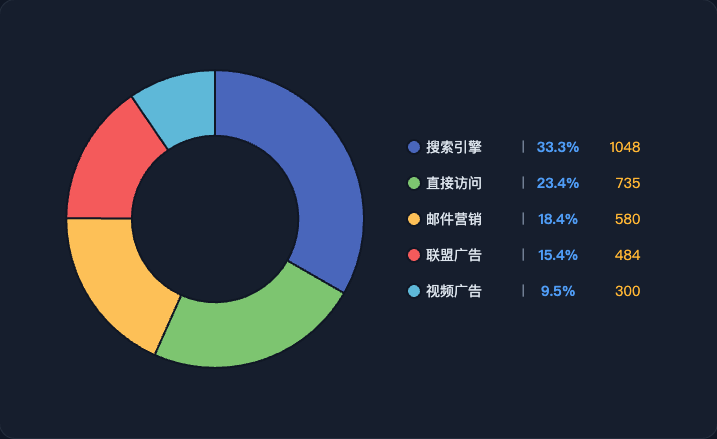

示例图：

echarts-legend-demo

4. 常见问题

4.1 正负条形图怎么让 0 轴居中

有几种做法：

  • 单轴对称：代码简单，思路直观
  • 双 grid：空间利用率更高，尤其适合两边数值量级差很大的场景

单轴对称思路：先取左右两边绝对值的最大值，再让 min 和 max 以这个值对称展开，这样 0 轴自然就被推到中间了。

核心其实就这一段：

1
2
3
4
5
6
7
8
xAxis: {
  type: 'value',
  min: value => -Math.max(Math.abs(value.min), Math.abs(value.max)),
  max: value => Math.max(Math.abs(value.min), Math.abs(value.max)),
  axisLabel: {
    formatter: val => Math.abs(val)
  }
}

如果更在意空间利用率，就拆双 grid，让左右两边各自拥有独立刻度。核心配置大概这样：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
// 注意这个 grid
grid: [
  { left: '5%', width: '42%', top: 72, bottom: '6%' },
  { right: '5%', width: '42%', top: 72, bottom: '6%' }
],
xAxis: [
  {
    type: 'value',
    inverse: true,
    gridIndex: 0
  },
  {
    type: 'value',
    gridIndex: 1
  }
],
yAxis: [
  {
    type: 'category',
    gridIndex: 0,
    data: categories,
    position: 'right',
    axisLabel: { show: false }
  },
  {
    type: 'category',
    gridIndex: 1,
    data: categories,
    position: 'left'
  }
],
series: [
  {
    name: '支出',
    type: 'bar',
    xAxisIndex: 0,
    yAxisIndex: 0,
    data: expenseData
  },
  {
    name: '收入',
    type: 'bar',
    xAxisIndex: 1,
    yAxisIndex: 1,
    data: incomeData
  }
]

这套方案的核心不是把一组数据转成负值，而是把左右两边拆成两个坐标区域，各自画、各自算。

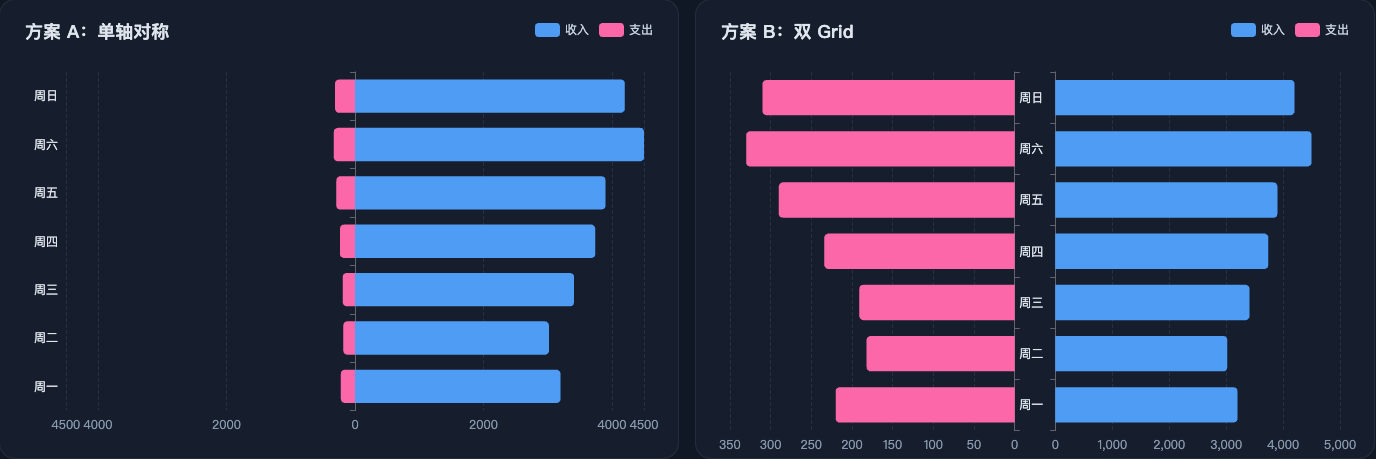

示例图：

echarts-positive-negative-bar-demo

4.2 graphic 是干嘛的

graphic 不是图表系列本身，它更像是在图表上层额外画一层辅助元素。比较常见的用法有：中心文字、装饰元素和信息补充。

比如饼图中间那种总数、标题、说明文字，就很适合用 graphic 去放：

1
2
3
4
5
6
7
8
9
10
11
12
13
graphic: [
  {
    type: 'text',
    left: 'center',
    top: '43%',
    z: 100,
    style: {
      text: '总销售额',
      fill: '#94a3b8',
      fontSize: 14
    }
  }
]

如果写了 graphic 却感觉“加了和没加一样”，一般也就两种情况：

  1. 没显示出来

  2. 被别的图形盖住了

示例图：

echarts-pie-demo

4.3 渐变色怎么用，方向参数怎么理解

ECharts 里常用的就是两种渐变：LinearGradient（线性渐变）、RadialGradient（径向渐变）。

先看线性渐变的参数：

1
new echarts.graphic.LinearGradient(x0, y0, x1, y1, colorStops)

这 4 个坐标用的是 0 到 1 的相对比例，不是具体像素。

  • x0, y0：渐变起点的 x、y 坐标，定义“从哪里开始”
  • x1, y1：渐变终点的 x、y 坐标，定义“往哪里结束”

注意：这里的坐标系可以直接按浏览器二维坐标系理解，原点在左上角，x 往右是正方向，y 往下是正方向。

比如：

  • (0, 0, 0, 1)：起点在上方，终点在下方
  • (0, 0, 1, 0)：起点在左侧，终点在右侧

几个常见的方向参数：

  • (0, 0, 0, 1)：从上到下
  • (0, 0, 1, 0)：从左到右
  • (0, 0, 1, 1)：左上到右下
  • (1, 0, 0, 1)：右上到左下

径向渐变的参数是：

1
new echarts.graphic.RadialGradient(cx, cy, r, colorStops)
  • cx、cy：表示圆心位置
  • r：表示扩散半径

一般 0.5, 0.5, 0.8 这种写法比较常见，也就是高光在中间，再向四周扩散。

柱图、面积图、饼图里常见的写法分别是：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
// 柱图：上实下虚
color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
  { offset: 0, color: '#83bff6' },
  { offset: 1, color: 'rgba(24, 141, 240, 0)' }
])

// 面积图：从上到下透明衰减
color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
  { offset: 0, color: 'rgba(52, 211, 153, 0.7)' },
  { offset: 1, color: 'rgba(52, 211, 153, 0.06)' }
])

// 饼图：中心高光、边缘变暗
color: new echarts.graphic.RadialGradient(0.5, 0.5, 0.8, [
  { offset: 0, color: '#fde047' },
  { offset: 1, color: '#ca8a04' }
])

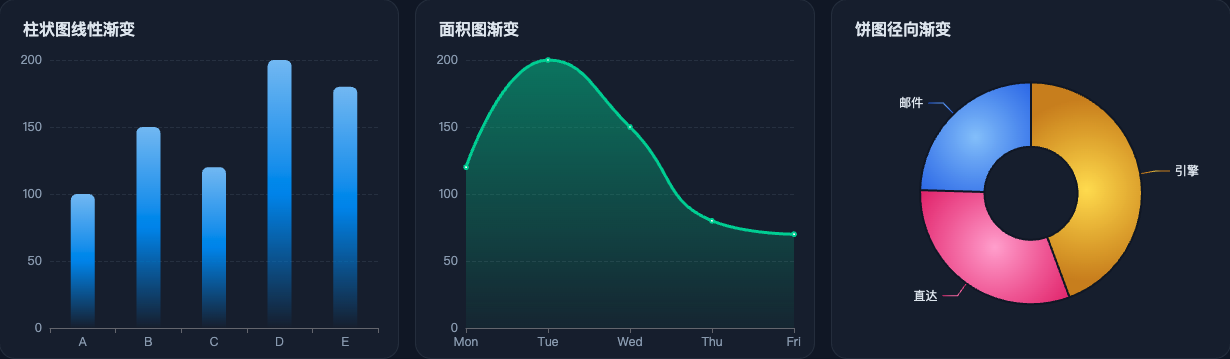

示例图：

echarts-gradient-demo

5. 总结

这篇主要就是把常用配置、常见图表套路和几个开发里容易碰到的问题收一遍，方便后面继续做图或者查配置的时候直接回来翻。

参考

  1. echarts 文档 - Apache ECharts
  2. 示例 - Apache ECharts
